راه اندازی ماژول CJMCU-9930

راه اندازی

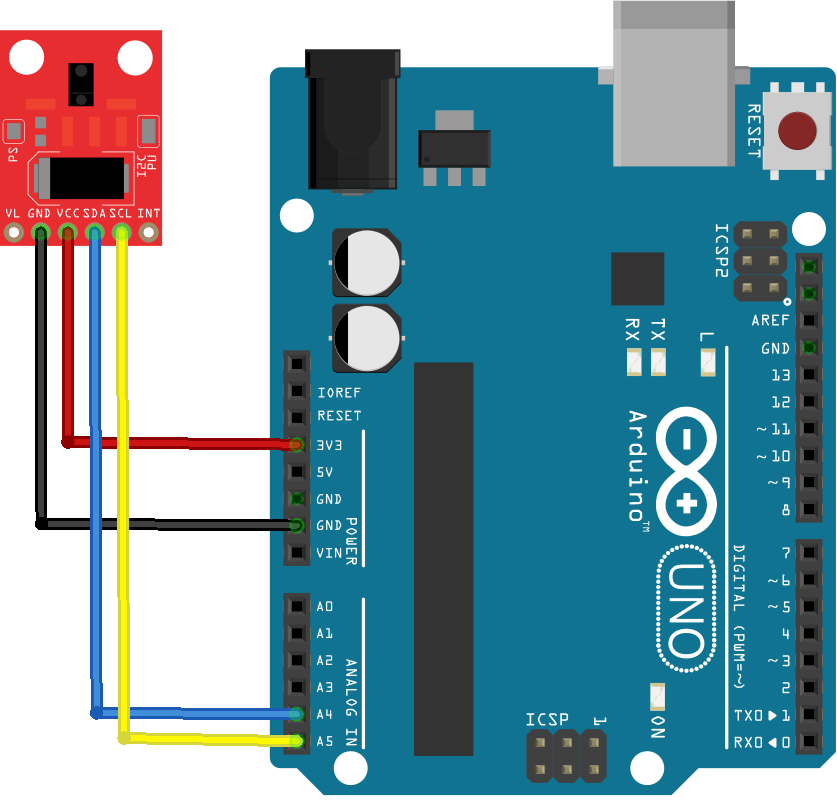

‫اتصالات ماژول را مانند شکل زیر به آردواینو متصل کنید

اتصالات ماژول

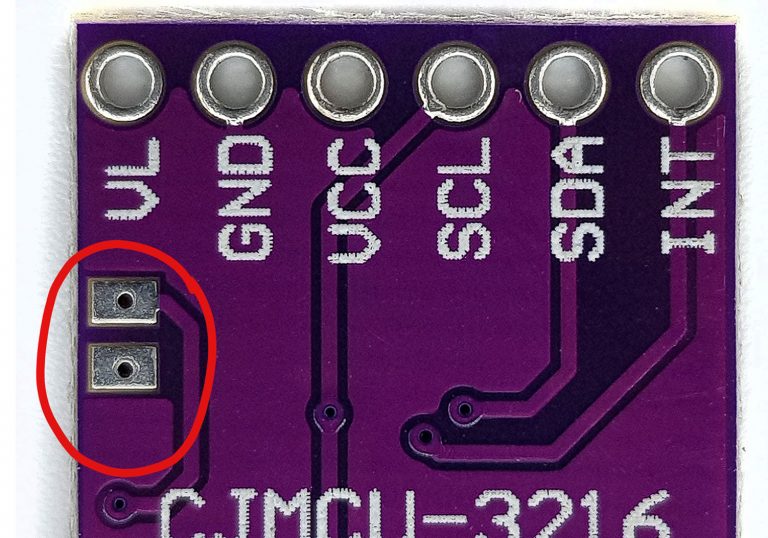

‫اتصال VLED مربوط به IR LED دیود مادون قرمز میباشد که این امکان را میدهد تا روشن شدن دیود در اختیار کاربر باشد ولی در پشت ماژول دو جامپر تعبیه شده است که با اتصال آنها به یکدیگر میتوانید تغذیه دیود را با VCC یکی کنید

‫/**************************************************************** ‫
‫ ‫
‫ Arduino Pin APDS-9930 Board Function ‫
‫ ‫
‫ 3.3V VCC Power ‫
‫ GND GND Ground ‫
‫ A4 SDA I2C Data ‫
‫ A5 SCL I2C Clock ‫
‫****************************************************************/ ‫
‫ ‫
‫#define DUMP_REGS ‫
‫ ‫
‫#include ‫
‫#include ‫
‫ ‫
‫// Global Variables ‫
‫APDS9930 apds = APDS9930(); ‫
‫float ambient_light = 0; // can also be an unsigned long ‫
‫uint16_t ch0 = 0; ‫
‫uint16_t ch1 = 1; ‫
‫ ‫
‫void setup() ‫
‫{ ‫
‫ ‫
‫ // Initialize Serial port ‫
‫ Serial.begin(9600); ‫
‫ Serial.println(); ‫
‫ ‫
‫ // Initialize APDS-9930 (configure I2C and initial values) ‫
‫ if ( apds.init() ) ‫
‫ { ‫
‫ Serial.println(F("APDS-9930 initialization complete")); ‫
‫ } ‫
‫ else ‫
‫ { ‫
‫ Serial.println(F("Something went wrong during APDS-9930 init!")); ‫
‫ } ‫
‫ ‫
‫ // Start running the APDS-9930 light sensor (no interrupts) ‫
‫ if ( apds.enableLightSensor(false) ) ‫
‫ { ‫
‫ Serial.println(F("Light sensor is now running")); ‫
‫ } ‫
‫ else ‫
‫ { ‫
‫ Serial.println(F("Something went wrong during light sensor init!")); ‫
‫ } ‫
‫ ‫
‫ // Wait for initialization and calibration to finish ‫
‫ delay(500); ‫
‫} ‫
‫ ‫
‫ ‫
‫void loop() ‫
‫{ ‫
‫ ‫
‫ // Read the light levels (ambient, red, green, blue) ‫
‫ if ( !apds.readAmbientLightLux(ambient_light) || ‫
‫ !apds.readCh0Light(ch0) || ‫
‫ !apds.readCh1Light(ch1) ) { ‫
‫ Serial.println(F("Error reading light values")); ‫
‫ } ‫
‫ else ‫
‫ { ‫
‫ Serial.print(F("Ambient: ")); ‫
‫ Serial.print(ambient_light); ‫
‫ Serial.print(F(" Ch0: ")); ‫
‫ Serial.print(ch0); ‫
‫ Serial.print(F(" Ch1: ")); ‫
‫ Serial.println(ch1); ‫
‫ } ‫
‫ ‫
‫ // Wait 1 second before next reading ‫
‫ delay(1000); ‫
‫}
