‫ماژول و سنسور مقاومتی تشخیص سطح آب

آشنایی با ماژول

‫این ماژول بر مبنای اختلاف مقاومت الکتریکی الکترود آن کار میکند. ‫
‫جریان ضعیفی بین پایه های الکترود برقرار شده و با اندازه گیری جریان عبوری از طریق پین AO میتوان سطح مایعات را اندازه گرفت. ‫
‫هر قدر سطح بیشتری از الکترود در مایع قرار بگیرد مفاومت الکترود کم میشود. ‫
‫ماژول با ولتاژ 3.3 الی 5 ولت کار میکند و کار با آن بسیار آسان است

اتصالات ماژول

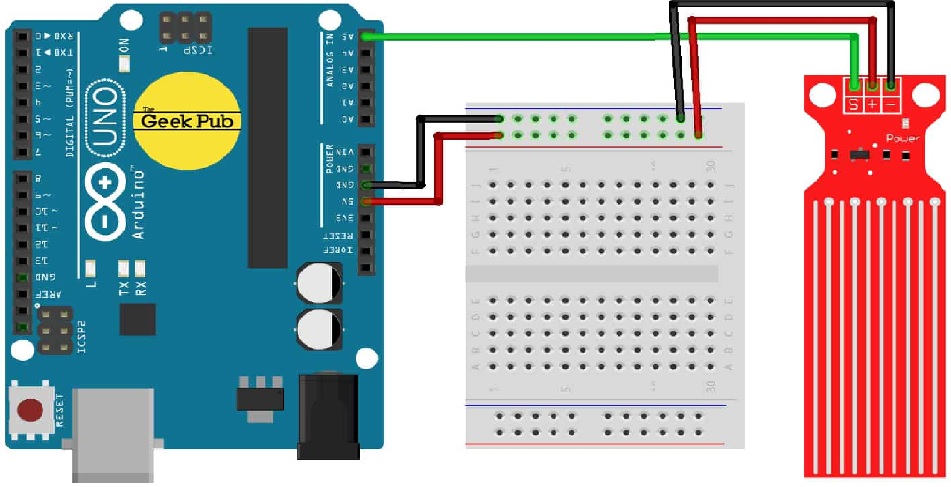

‫مانند شکل زیر پینهای ماژول را به میکرو کنترولر متصل می کنیم ‫
‫برای محاسبه سطح آب به پین AO نیاز داریم که آن را به A5 میکرو کنترولر متصل کرده ایم. ‫
‫از آنجا که ماژول را با 5 ولت راه اندازی کرده ایم نیازی به استفاده از AREF نیست. ‫
‫مجموعه این مدار و تکه برنامه کوچکی که آورده ایم قادر به نمایش میزان سطح آب بر روی پنجره سریال می باشند ‫
‫

شرایط کار

‫یک لیوان با کمی آب آماده کنید. ‫
‫الکترود ماژول را درون آن قرار دهید و نتیجه را بر روی پنجره سریال ببینید ‫
‫حالا به تدریج آب به داخل لیوان اضافه کنید و و متوجه تغییرات خواهید شد

کد آردواینو برای تست ماژول

// Sensor pins
#define sensorPower 7
#define sensorPin A0

// Value for storing water level
int val = 0;

void setup() {
// Set D7 as an OUTPUT
pinMode(sensorPower, OUTPUT);

// Set to LOW so no power flows through the sensor
digitalWrite(sensorPower, LOW);

Serial.begin(9600);
}

void loop() {
//get the reading from the function below and print it
int level = readSensor();

Serial.print("Water level: ");
Serial.println(level);

delay(1000);
}

//This is a function used to get the reading
int readSensor() {
digitalWrite(sensorPower, HIGH); // Turn the sensor ON
delay(10); // wait 10 milliseconds
val = analogRead(sensorPin); // Read the analog value form sensor
digitalWrite(sensorPower, LOW); // Turn the sensor OFF
return val; // send current reading
}
